装配式建筑整个建设过程中，贯穿了建筑、结构、水电暖安装等各专业，。对于结构较复杂而设计文件规定又不够详细的，则需要进行深化设计。深化设计的计算应包括设计文件规定的荷载及施工过程中堆放、脱模、运输、吊装等各种工况的荷载不利组合验算，并需要考虑施工顺序及支架拆除顺序的影响，并结合水电暖安装等其他专业的预留埋设要求绘制。

1.外墙板深化图纸

外路板深化图纸包括顶视圈、正视图、底视图，左视图、横剖图、纵剖面、大样图。通过图纸识别板的长宽厚、门窗洞口等几何尺寸以及灌浆套筒、保温连接件、保温板的种类、位置、规格和数量。

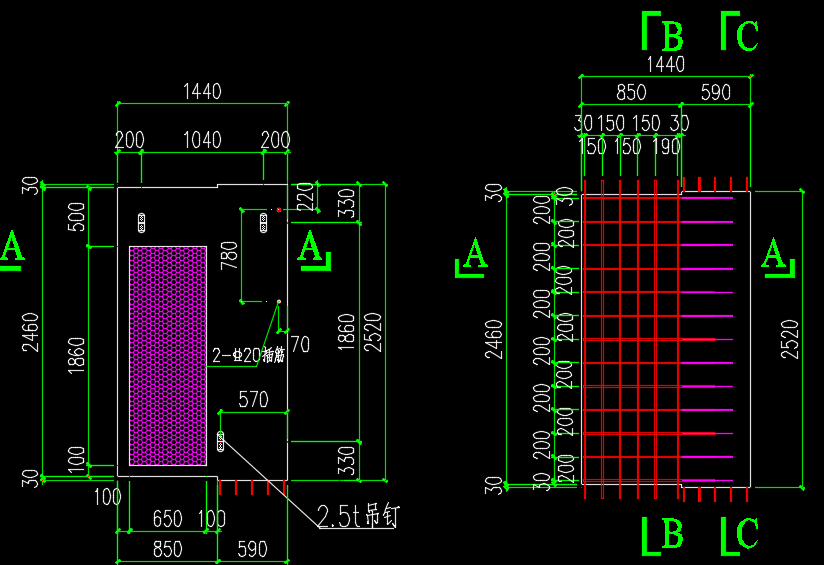

图1  外墙板深化图纸

2.内墙板深化图纸

内墙板深化图纸包括顶视图、正视图、底视图、左视图、横剖面、纵剖面、大样图。识别板的长宽厚、门窗洞口等几何尺寸。特别注意灌浆套筒和线盒线管的种类、位置、规格和数量。

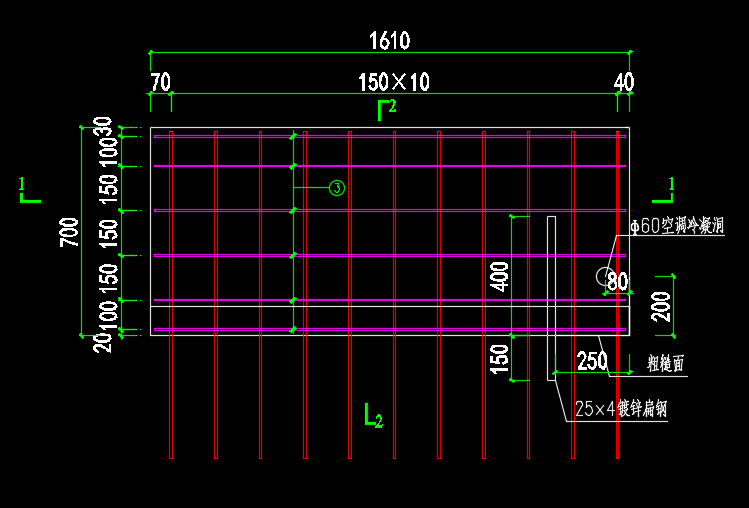

图二  内墙板深化图纸

3.叠合板深化图纸

叠合板深化图纸包括模板图、配筋图、钢筋表、配件表等。需注意附加钢筋和桁架筋的规格、型号，线盒的螺接方向，板的安装方向箭头标识，吊点位置。

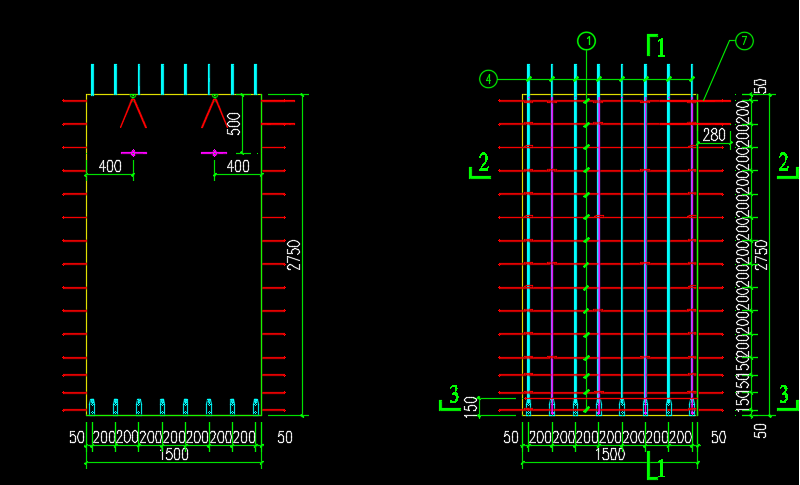

图3  叠合板深化图纸

4.楼梯（包括楼梯隔板、楼梯梁、休息平台）深化图纸

俯视图、正视图、埋件埋设大样、防滑条大样图、配筋图。识图时需注意预留孔洞和吊点部位的加强筋。

楼梯隔板：模板图（正面、背面图）、配筋图、钢筋表、配件表等。特别注意埋件的凹深、位置、数量。

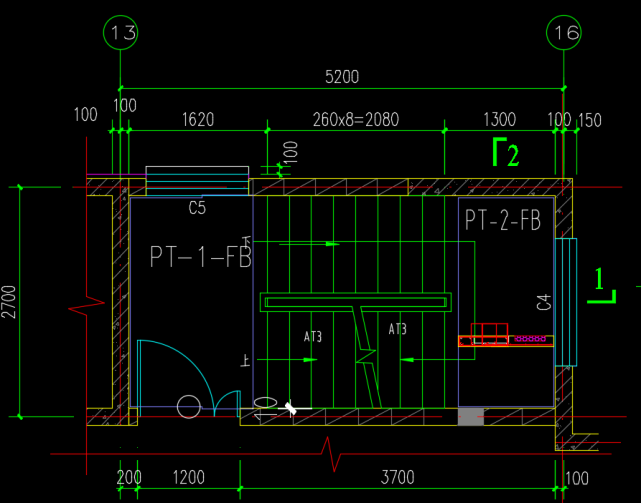

图4 楼梯深化图纸

5.悬挑构件（空调板、阳台板）深化图纸

模板图、配筋图、钢筋表、配件表等。

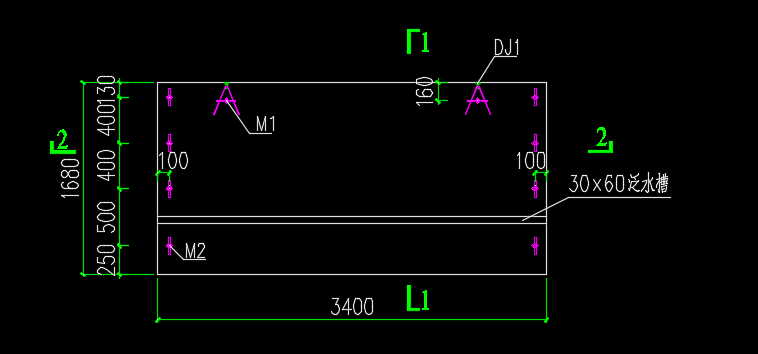

图5 空调板深化图纸

6.PCF板深化图纸

顶视图、正视图、底视图、左视图、板边大样、板上下口大样图。特别注意保温连接件和保温板的种类、位置、规格和数量。

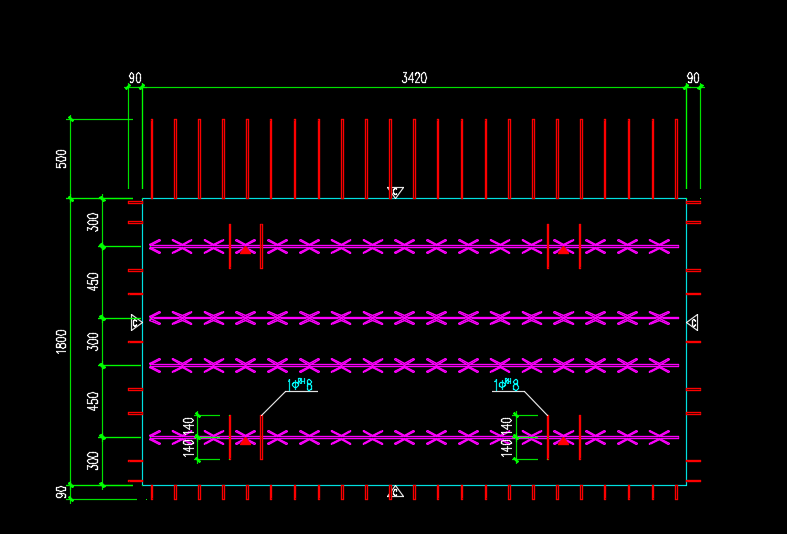

图6  PCF板深化图纸

7.女儿墙深化图纸

顶视图、正视图、底视图、左视图、板边大样、板上下口大样图。特别注意灌浆套筒、保温连接件和保温板的种类、位置、规格和数量。

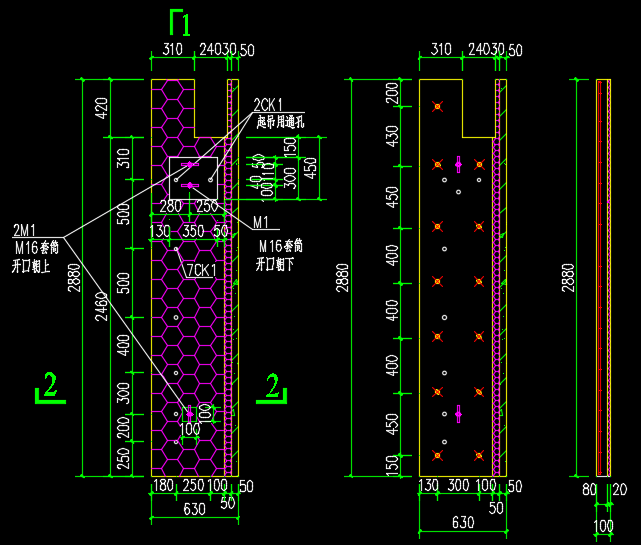

图7  女儿墙深化图纸
