传统式施工图设计可以按照传统式建筑图审要求完成设计文件的编制。但是近来装配式建筑兴起，继续沿袭传统式设计作图习惯已经不适合现阶段装配式设计要求。上海市对装配式机电相关专业提出了以下几点要求，设计师可作为地区内的行业参考。

一、建筑电气专业设计文件编制要求

    装配式建筑电气设计应包含以下内容：

        1、明确装配式建筑电气设备的设计原则及依据；

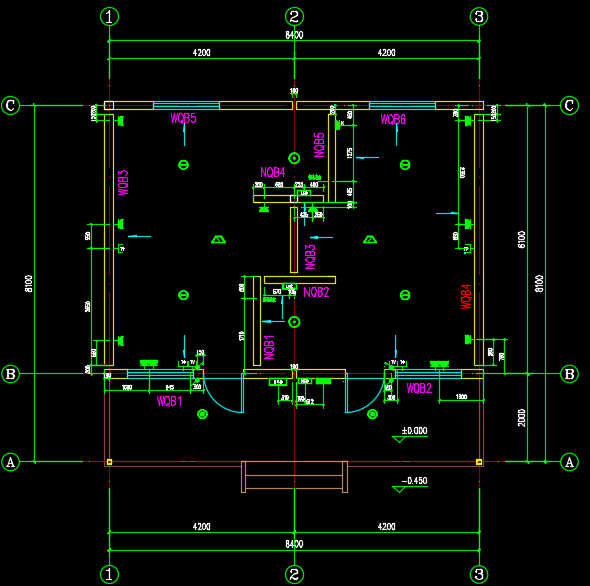

        2、预埋电气设备、管线的做法及连接构造、详细定位；

        3、墙内预留电气设备时的隔声及防火措施；设备管线穿过预制构件部位采取相应的防水、防火、隔声、保温等措施；

        4、采用预制结构柱内钢筋作为防雷引下线时，应绘制预制结构柱内防雷引下线间连接大样，标注所采用防雷引下线钢筋、连接件规格以及详细做法。

二、给排水专业设计文件编制要求

    装配式建筑给排水设计应包含以下内容：

        1、明确装配式建筑给排水设计的原则及依据；

        2、预埋管道、预留孔洞的做法及详细定位；

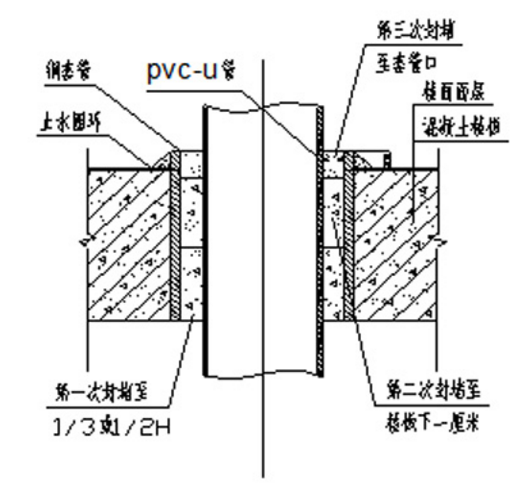

        3、管道穿过预制构件部位采取相应的防水、防火、隔声、保温等措施；

        4、与相关专业的技术接口要求。

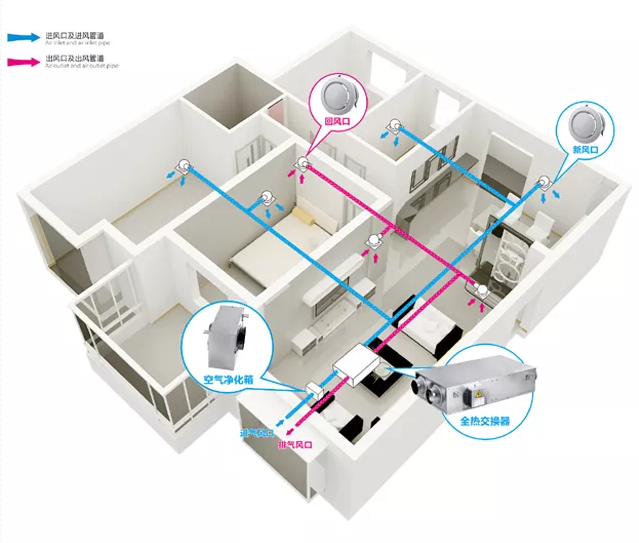

三、供暖通风及空气调节专业设计文件编制要求

   装配式建筑暖通及空调设计应包含以下内容：

        1、明确装配式建筑暖通及空调设计的原则及依据；

        2、预埋管道、预留孔洞的做法及详细定位；

        3、管线穿过预制构建部位应采取的相应的防水、防火、隔声、保温等措施；

        4、与相关专业的技术接口要求。
